Takaratomy DMK02 Transformers Bumblebee 改造

kwluk717

一年前既大黃蜂舊作，TF4 未上前分享吓。

主要改動為:
- 眼睛和胸部加了LED,並用了獨立開關,電源可用自身的或透過地台取從USB取電
- 胸部追加動力管改成可動
- 保留額頭上標誌
- 多次參考電影片段, 機械人跟汽車碳纖部份完全不同, 最後決定跟汽車設定
- 地台設計成可更換不同場景, 不過現時只造了一個.....

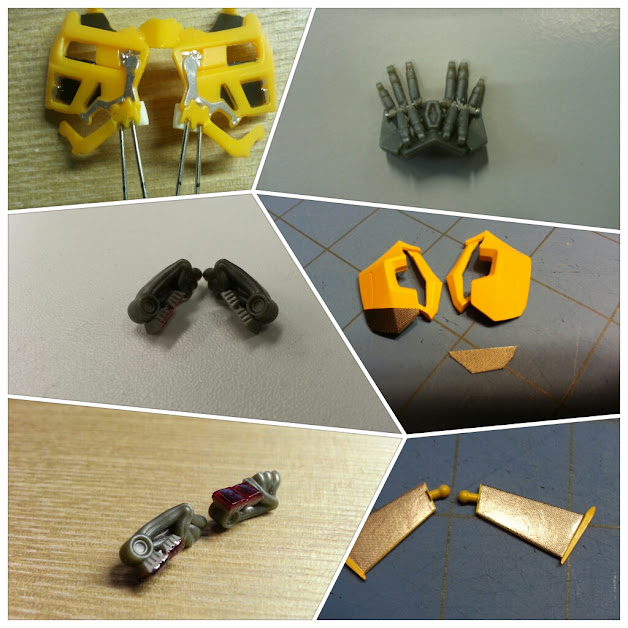

左至右上至下
1. 胸部加工改成可動
2. 尾燈位置? 重造
3. 追加碳纖貼
4. 尾燈位置? 重造
5. 追加碳纖貼


左至右上至下
1. 非常粗略的佈線圖
2. 腳底加磁石經由地台取電
3. 胸部LED製作
4. 胸部LED測試
5,6 全身佈線
7. 雙眼LED製作


上至下左至右
1. 地台加鐵尺
2. 地台佈線
3. 簡單的情景地台
4. 地台基座及情景地台面,加金屬片用以給電
5. 極簡單LM317T電路




左至右上至下
1. 佈線後正面
2. 除了由地台取電,加了電池及眼睛和胸部的獨立開關
3. 佈線後背面
4. 電池夾的製作
5. 腳部佈線









另追加汽車形態, 由老番 Camaro 2011 改裝同加燈, 但忘了加車牌{:3_140:}


改造前後比較


變身前後
