[分享討論] Bandai SHF SHFiguarts Ironman MK-VI 加燈

[複製鏈接]
發表於 28-3-2014 11:44:55 | 顯示全部樓層 |閱讀模式
SHF 原形是極高水準之作, 所以只改造了加燈, 見Arc Reactor做得幾有誠意, 因此特別花點功夫改造. 另又大想頭又貪心,
想手掌都改埋, 於是越搞越大, 幾乎不能收科....XD



Arc Reactor 的制作(1)
鋁片和膠片制成的內環及外環
用三角形鏍絲頭再打磨而成三角外環
加工制成Arc Reactor部份結構
亮燈測試
亮燈測試
Arc Reactor內部結構, 中間是LED
小形LED,大約長2mm, 用漆皮線焊接, 全身需要5顆


Arc Reactor 的制作(2)
胸部背面結構
打開上身
亮燈測試
胸部正面沒有胸甲的樣子



手部制作 (1)
簡單的結構圖
手部末端的LED, 用AA膠制成球形
手前臂的制作加了~100ohm surface mount 電阻
手臂用的電池 - 1.55V, 要兩顆才夠推LED
手前臂的結構 - 漆皮線+膠管制作
手前臂的結構


手部制作 (2)
原有手掌改成透明
手前臂的結構


手部制作 (3)
手前臂的結構, 主色金屬灰+透明紅
手部亮燈測試



上身制作
電池夾部份,用了CR1216
電池夾部份
頭部佈線 (1)
頭部佈線 (2)
亮燈測試
LED安裝

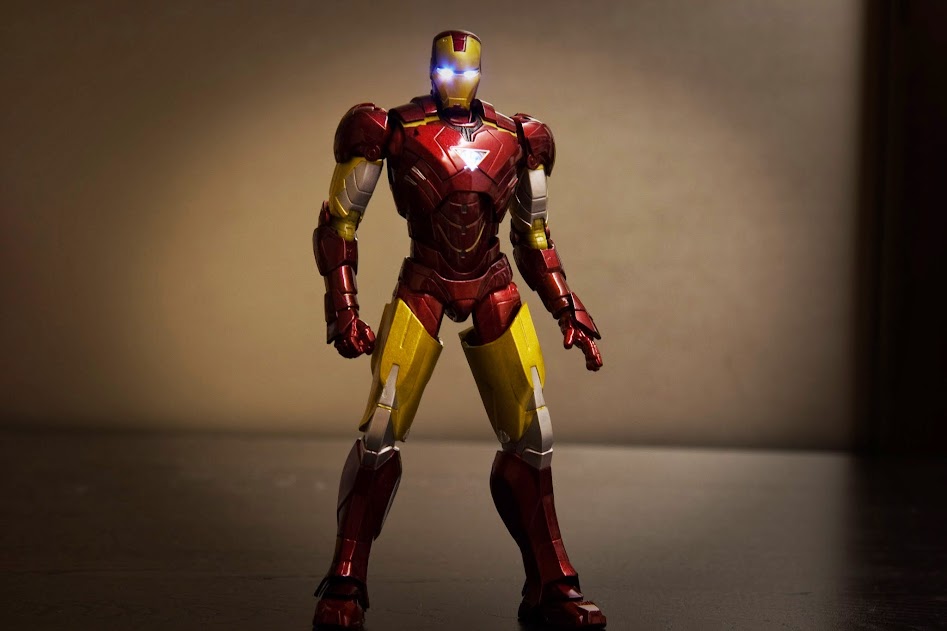

完成












Thank you for Watching...
發表於 28-3-2014 11:53:50 | 顯示全部樓層
嘩嘩嘩嘩!!!!!!!!
發表於 28-3-2014 12:24:15 | 顯示全部樓層
神乎奇技只可惜我冇咁既技術
就算睇住師兄既圖都唔明點做
發表於 28-3-2014 12:24:59 | 顯示全部樓層
痴線! 神乎奇技!!!
發表於 28-3-2014 17:09:48 | 顯示全部樓層
本帖最後由 brian_ctw 於 28-3-2014 05:13 PM 編輯

頭同個胸加燈已好痴線:@,對手你係點裝得到嫁???:71:
真真真係神乎奇技!最重要係可動性不變先最可怕!
發表於 28-3-2014 18:39:59 | 顯示全部樓層
神...級{:1_201:}
發表於 28-3-2014 20:35:24 | 顯示全部樓層
MY GOD, 超勁, 我連個胸甲都唔識開.............{:1_229:}
發表於 28-3-2014 21:33:58 | 顯示全部樓層
師兄,勁到無倫{:1_208:}
發表於 28-3-2014 21:50:30 | 顯示全部樓層
大大真係..... 強
小弟佩服.
要再讚因為有圖文教學. thanks for sharing.
發表於 28-3-2014 22:50:22 | 顯示全部樓層
好正! 有冇興趣收錢幫我改一隻?:35:
發表於 29-3-2014 08:57:55 | 顯示全部樓層
神級改造~~~~~~~~~~~~~~~
發表於 29-3-2014 11:09:25 | 顯示全部樓層
睇完再睇都唔明點隻手點加燈:Q
發表於 29-3-2014 11:11:16 | 顯示全部樓層
藝高人膽大........但

我有兩個問題:
1. 個頭同胸甲有乜辦法容易開而不易弄花?
2.手臂隻紅色如何配合原有既紅色?
 樓主| 發表於 29-3-2014 12:51:34 | 顯示全部樓層
好正! 有冇興趣收錢幫我改一隻?
Hobby迷 發表於 28-3-2014 10:50 PM



    師兄,本人改造志在自娛,亦因此建議大家自行制作享受過程。這傢伙用了我4個月工餘時間,相信師兄亦不會願意等,唔好意思。
 樓主| 發表於 29-3-2014 14:21:12 | 顯示全部樓層
睇完再睇都唔明點隻手點加燈
brian_ctw 發表於 29-3-2014 11:09 AM



    師兄,咁樣會唔會易明D?:he:
